Таймер программируемый TM-615H на DIN рейку

Таймер программируемый TM-615H на DIN рейку 230В, 16А

Описание:

Таймер 24 часовой недельный предназначен для монтажа на DIN- рейку.

Встроенный перезаряжаемый аккумулятор для поддержки часов таймера.

Встроенное реле позволяет комутировать как постоянный ток нагрузки так и переменный.

Технические подробности:

• Напряжение 220\240 В
• Ток нагрузки до 16 А
• Мощность нагрузки до 3520 Вт
• Точность хода часов 2 секунды в день
• Количество программ включения\ выключения 17
• Собственное потребление 4.5 Вт максимум
• Встроенный дисплей LCD
• Минимальный интервал срабатывания программы 1 минута
• Заявлена работа от встроенного аккумулятора в резервном режиме до 3 лет
• Температура эксплуатации -10...+40 градусов

Назначение контактов подключения Sinotimer TM-615:

• (1) - Подключение фазы питания таймера (230 В)
• (2) - Подключения ноля питания таймера (230 В)
• (3, 4) - Нормально замкнутые контакты реле (обычно не используется)
• (4, 5) – Нормально разомкнутые контакты реле (используются для включения и отключения фазы нагрузки)

Данный таймер рекомендуется применять для циклического управления:

• освещением
• климатическим оборудованием
• насосов
• двигателей
• вентиляторов
• водонагревателей
• сельскохозяйственных электрических приспособлений
• других электрических нагрузок

Технические характеристики:



Подробное описание:

Предусмотрено 17 независимых программ включения \ выключения и 15 различных комбинаций дней работы.



Программирование таймера:

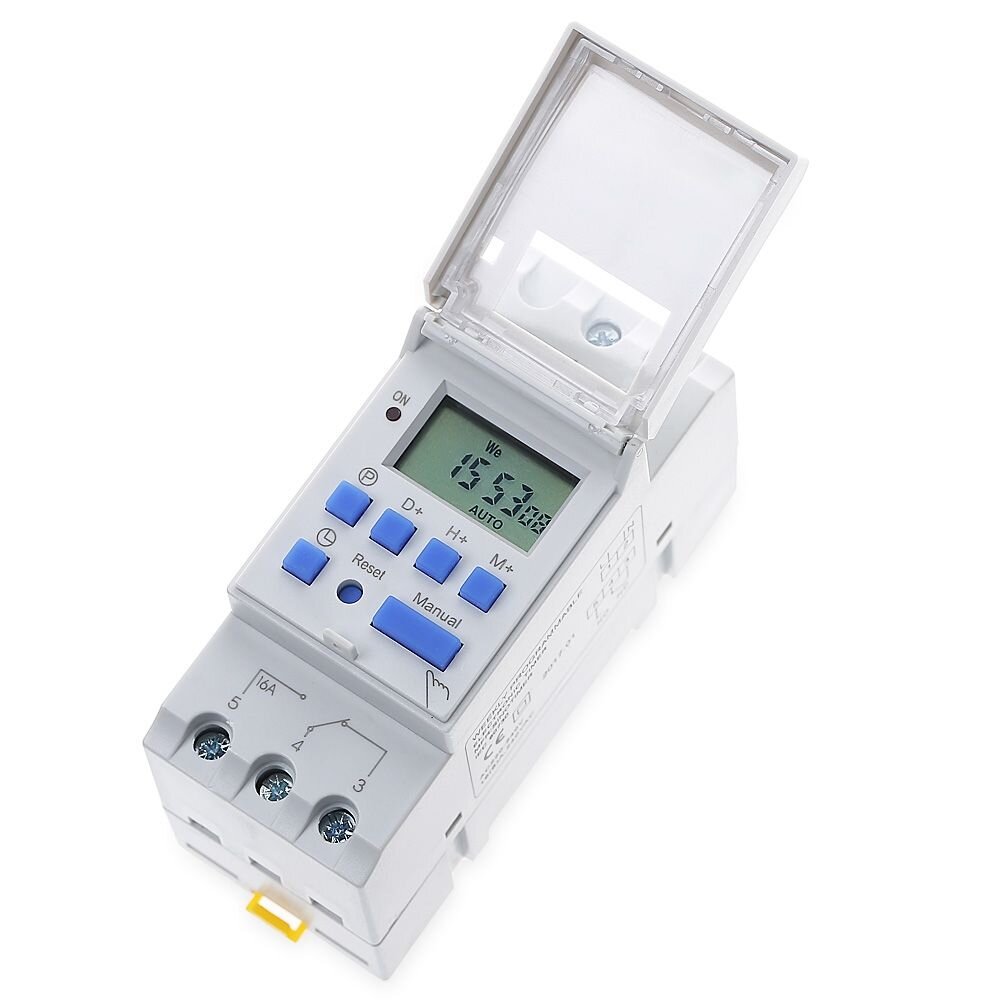

А. Назначение кнопок на панели управления

1. Кнопка P: Просмотр программы и настроек

2. Кнопка Manual: Выбор работы реле ON- включено принудительно, Auto- автоматическая работа согласно программы, OFF- принудительно отключено

3. Кнопка с пиктограммой часов: Вызов опции настройки текущего времени

4. Кнопка D+: Установка дня недели

5. Кнопка H+: Установка часов

6. Кнопка M+: Установка минут

7. Кнопка Reset : Сброс всех настроек

8. Индикатор ON: когда светится нагрузка включена, когда не светится нагрузка отключена

Настройки таймера рекомендуется начинать с сброса всех настроек (кнопка Reset)



B. Установка часов

Нажмите и удерживайте кнопку с пиктограммой часов и дополнительно кнопку D+ или  H+ или M+ в зависимости что нужно установить (день недели, часы или минуты).



C. Установка программы таймера

1. Нажмите кнопку P. На дисплее отобразится 1 ON (первая программа включения нагрузки)
2. Нажмите кнопку D+ для выбора любой из 15 комбинаций дней срабатывания программы
3. Нажмите кнопку H+ или  M+ для установки часов и минут включения нагрузки
4. После окончания настройки 1 ON нажмите кнопку P – на дисплее отобразится 1 OFF (время отключения нагрузки первой программы). Произведите настройку времени отключения так же как и время включения.
5. Комбинация дней включения и отключения должна быть одинаковой.
6. Повторите процедуру программирования согласно пункту 3 для последующих 17 программ (при такой необходимости)
7. Когда установка завершена нажмите кнопку с пиктограммой часов для возврата на главный экран таймера

D. Просмотр установленных программ

Нажмите кнопку P несколько раз для просмотра нужной программы из 17 возможных

Когда производится какая либо настройка и не производится никаких нажатий в течении 10 секунд дисплей возвращается в исходное состояние (главный экран таймера)
