Нормативы ЭМИ. Измерительные приборы.

Нормативы ЭМИ. Измерительные приборы.

Воздействие техногенных факторов на организм обладает кумулятивными (накопительными) свойствами

       Длительное воздействие и превышение допустимой дозы оказывает негативное влияние на здоровье человека и приводит к тяжелым заболеваниям, в том числе к сердечно-сосудистым и онкологическим!

       Ознакомьтесь с информацией о воздействия ЭМП на человека. Это позволит вам избежать тяжелых заболеваний и увеличит длительность вашей жизни

Безопасные уровни электромагнитных полей

Электромагнитное поле (ЭМП)

Электромагнитное поле. Ближняя и дальняя зоны.

       Электромагнитное поле (ЭМП) это особая форма материи, посредством которой осуществляется взаимодействие между заряженными частицами. Представляет собой взаимосвязанные переменные электрическое и магнитные поля. Э/м поле распространяется от точки к точке пространства в виде э/м волн, распрастраняющихся от источника. Важная особенность э/м поля - это деление его на "ближнюю" и "дальнюю" зоны.

1. В "ближней" зоне, или зоне индукции, на расстоянии от источника r<λ ЭМП можно считать квазистатичным. Здесь оно быстро убывает обратно пропорционально квадрату r-2 расстояния, а его энергия обратно кубу r-3. В этой зоне излучения электромагнитная волне еще не сформирована. Поэтому, для сверх низких частот (СНЧ), к которым относятся промышленные частоты (50Гц), характеристики переменного электрического Е и переменного магнитного поля Н рассчитываются раздельно.

       Источники частотой 50 Гц широко распространены не только в различных отраслях промышленности, но и особенно в быту. В настоящее время, в связи с большой распространённостью различных бытовых приборов и малой осведомлённостью населения о безопасном их использовании, люди часто получают повреждения от электромагнитного воздействия для своего организма, порой даже этого не осознавая и не замечая. В отличии от ионизирующего излучения, при котором клетки организма и структура ДНК быстро получают явные разрушения. Неионизирующее электромагнитное воздействие носит более длительный и кумулятивный (накапливающийся) разрушающий эффект. Неоднократные исследования показывают, что существует связь между возникновением болезни Альцгеймера (слабоумие), опухоли головного мозга, рака крови (особенно лейкемии у детей), различной степени неврологических нарушений и воздействием ЭМП (50Гц).

       Магнитное поле создается при движении электрических зарядов по проводнику. Сильные магнитные поля с частотой 50Гц, с которыми сталкивается человек в бытовых условиях, возникают в непосредственной близости от нагревательных приборов, приборов с двигателями, трансформаторами, генераторами. Магнитное поле прибора сильно зависит от его конструкции, поэтому, в большинстве случаев, техника произведенная с учётом различных требований, и в особенности по э/м безопасности более предпочтительна для приобретения, хотя порой и значительно дороже.

       Электрическое поле обусловлено потенциалом, т.е. чем больше питающее напряжение, тем больше электрическое поле. А магнитное поле обусловлено величиной тока в проводнике, т.е. чем больше ток, тем больше магнитное поле.

       Для характеристики величины электрического поля используется понятие напряженность электрического поля, обозначение Е, единица измерения В/м (Вольт на метр). Величина магнитного поля характеризуется напряженностью магнитного поля Н, единица А/м (Ампер-на-метр) или единица Тл (Тесла). 1 мкТл = 1,25 А/м.

2.

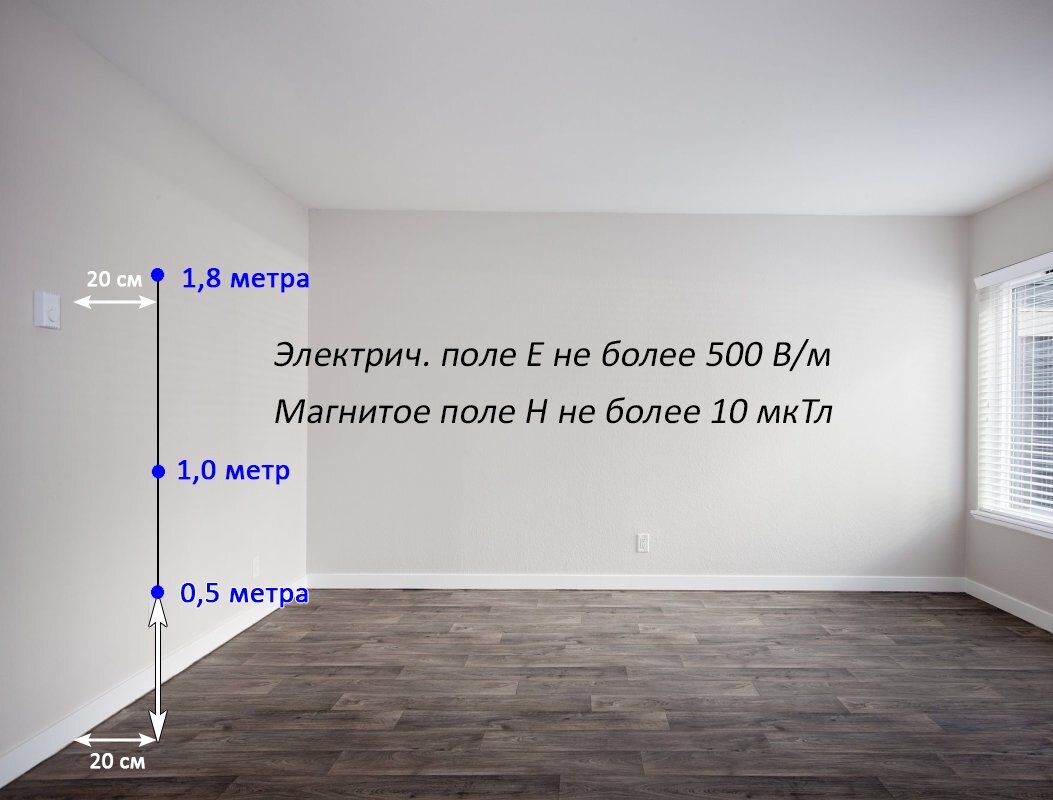

Электромагнитное поле в жилом помещении по СанПин. Условия измерения
Электромагнитное поле в жилом помещении по СанПиН:
       Напряжённость электрического поля промышленной частоты 50 Гц в жилых помещениях (на расстоянии от 20 см от стен и окон, на высоте 0,5÷1,8 метра от пола) не должна превышать 500 В/м (Вольт на метр).
       Напряжённость магнитного поля промышленной частоты 50 Гц в жилых помещениях (на расстоянии от 20 см от стен и окон и на высоте 0,5÷1,8 метра от пола) не должна превышать 10 мкТл.
       Электрические и магнитные поля промышленной частоты 50 Гц в жилых помещениях оцениваются при полностью отключенных изделиях бытовой техники, включая устройства местного освещения. Электрическое поле оценивается при полностью выключенном общем освещении, а магнитное поле - при полностью включенном общем освещении.
       Следует отметить, что условия измерения определены таким образом, что бы показания по переменному электрическому и магнитному полю ни в коем случае не превысили и без того высоких нормативов СанПиН. Даже если чисто гипотетически принять нормы СанПиН как заботу о здоровье человека, то хозяин помещения не должен производить замеры ближе 20 см от стен и от пола на высоте, как минимум 50 см, а лучше 100 или 180 см. Поэтому, исходя из вышесказанного, в первую очередь стоит задуматься жителям первых этажей, в подвалах под которыми может проходить магистральный кабель электроснабжения дома или может быть установлено вводно-распределительные устройство ВРУ (электрощитовая). Поэтому, электроснабжающие организации ограждают себя СанПиНом от потенциальных претензий могущих возникнуть от людей проживающих в таких помещениях, в которых уровень Э/М полей значителен.

Рекомендации ВОЗ о электромагнитных полях

ИЛИ

Требования СанПиН по электромагнитным полям

Почему СанПиН может вас "обнулить"
       На данный момент существуют следующие требования по электромагнитным полям (касательно человека):
  1. Рекомендации Всемирной Организации Здравоохранения (ВОЗ)
  2. Нормативные требования Санитарных Правил и Норм (СанПиН)

       Как можно заметить, приведенные нормативы (зеленый столбик - значения ВОЗ, желтый - СанПиН) различаются между собой в разы. Задаётся вопрос - какие из них более правильные и отвечают главному вопросу - безопасности влияния переменных электрических и магнитных полей на здоровье человека.

       Нормативы ВОЗ подтверждены многочисленными исследованиями с большой выборкой населения. Основными исследованиями в данном направлении занимались и продолжают заниматься скандинавские страны. ВОЗ обычно ссылается на исследования этих стран. Поэтому с большой уверенностью можно утверждать, что данные представленные ВОЗ достоверны. И для того что бы не нанести повреждения своему здоровью, данные нормативы желательно не превышать.

       Нормативные требования СанПиН имеют несколько другое предназначение. Их основная цель - не защита здоровья человека, узаконение мест с повышенным электромагнитным фоном в квартирах, домах, жилой зоне. То есть мест непосредственно расположенных рядом с линиями электроснабжения. Например, места входа в дом магистральных токоведущих кабелей, вводно-распределительных устройств и т.д. Поэтому жителям квартир (особенно 1 этажей) находящихся рядом с данными техническими объектами необходимо контролировать электромагнитную обстановку в своём жилище. И своевременно принимать меры по расположению спальных мест, мест длительного пребывания в более безопасных местах помещения. Единственный норматив СанПиН равный по значениям нормативам ВОЗ, это ЭМП от компьютера. Потому, что это уже территория не государственная. И соответственно, нет надобности в защите её интересов. Как говориться, "Спасение утопающих ..."

       Представленные измерительные приборы сигнализируют о превышении именно безопасных уровней полей согласно рекомендаций ВОЗ.



Нажать для полноэкранного просмотра:Переменное магнитное поле от бытовой техники

Чрезмерно опасные приборы:

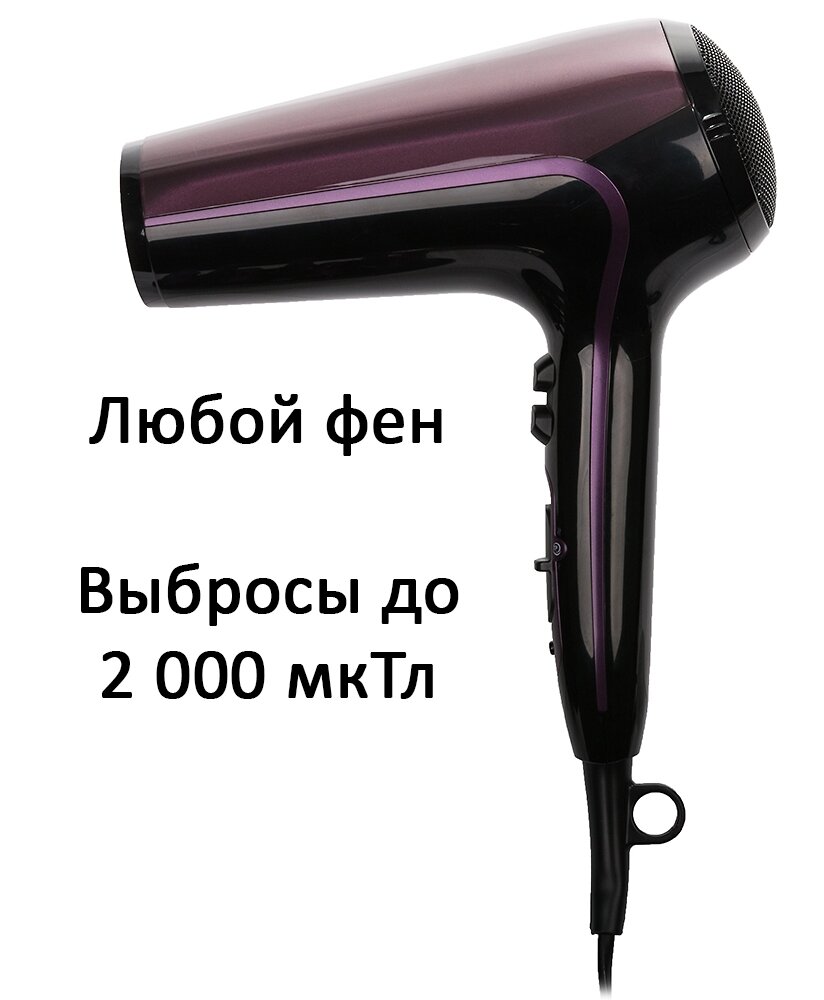

Выбросы магн.поля у фена до 2000 мкТл. Приводит к раку головного мозга, щитовидной железы и раку груди

Любое электроодеяло от 220 вольт:

Электроодеяло правоцирует рак крови

Любая электробритва:

Опасный прибор в плане магнитного воздействия

Электрические полы, кроме бифилярной спирали:

Теплый электропол - смертельно опасен, особенно для детей

Электромагнитное поле от бытовой техники
       Источником переменного магнитного поля является бытовая техника, применяемая (или предназначенная для использования) внутри жилых помещений, оценку её влияния на человека следует проводить на расстоянии 10 см от изделий спереди, сзади и с боков.
       Следует отметить, что электрическое поле в домах с отсутствующим заземляющим проводником будет всегда больше, чем измеренное в домах с наличием PE проводника. Особенно это заметно в аппаратуре и бытовой технике, где применены фильтрующие конденсаторы с непосредственным соединением их на корпус прибора. Который должен (по международным стандартам) быть соединён с контактом PE на вилке прибора. Например, в стиральных машинах для уменьшения электрического потенциала и соответственно уменьшения электрического поля (для помещений с отсутствием заземляющего проводника РЕ) можно, без ущерба для самой техники отключить на входе 2 конденсатора фильтра от корпуса прибора. Таким образом, стиральная машина перестанет "кусаться током" и станет немного меньше источать электрическое поле.
       Следует учитывать зависимость величины электрического поля, в помещениях без заземления, от способа включения прибора в электрическую сеть, т.е. с поворотом вилки на 180°. В одном из положений вилки - электрическое поле может быть значительно больше чем в другом.
       Установлено, что постоянное нахождение здоровых людей в условиях низкочастотного (50 гц) магнитного поля с напряжённостью 0,2÷6 мкТл приводит к астении, падению либидо, депрессии и раздражительности. Еще в 1972 году американские исследователи заподозрили, что в увеличении числа случаев рака молочной железы у женщин может быть виновата мода на электрические одеяла. И в конце семидесятых годов были начаты масштабные эпидемиологические исследования. В Швеции к 1992 году было окончено наблюдение за здоровьем 500 тысяч человек, проживающих в условиях повышенных магнитных полей промышленной частоты (50 Гц). После статистической обработки данных, было сделано заключение, что с повышением напряжённости магнитного поля от 0,1 мкТл до 4 мкТл риск развития лейкемии у детей возрастал в 3-4 раза. При уровне напряжённости магнитного поля выше 0,3 мкТл, онкологические заболевания встречались в два раза чаще. На основе этих исследований в Швеции был рекомендован гигиенический норматив низкочастотного (50 гц) магнитного поля в 0,2 мкТл. Сегодня эта величину считается безопасным уровнем в десятках стран и ею необходимо руководствоваться при проектировании квартир и бытовой техники. Но эти рекомендации часто остаются лишь благими пожеланиями.

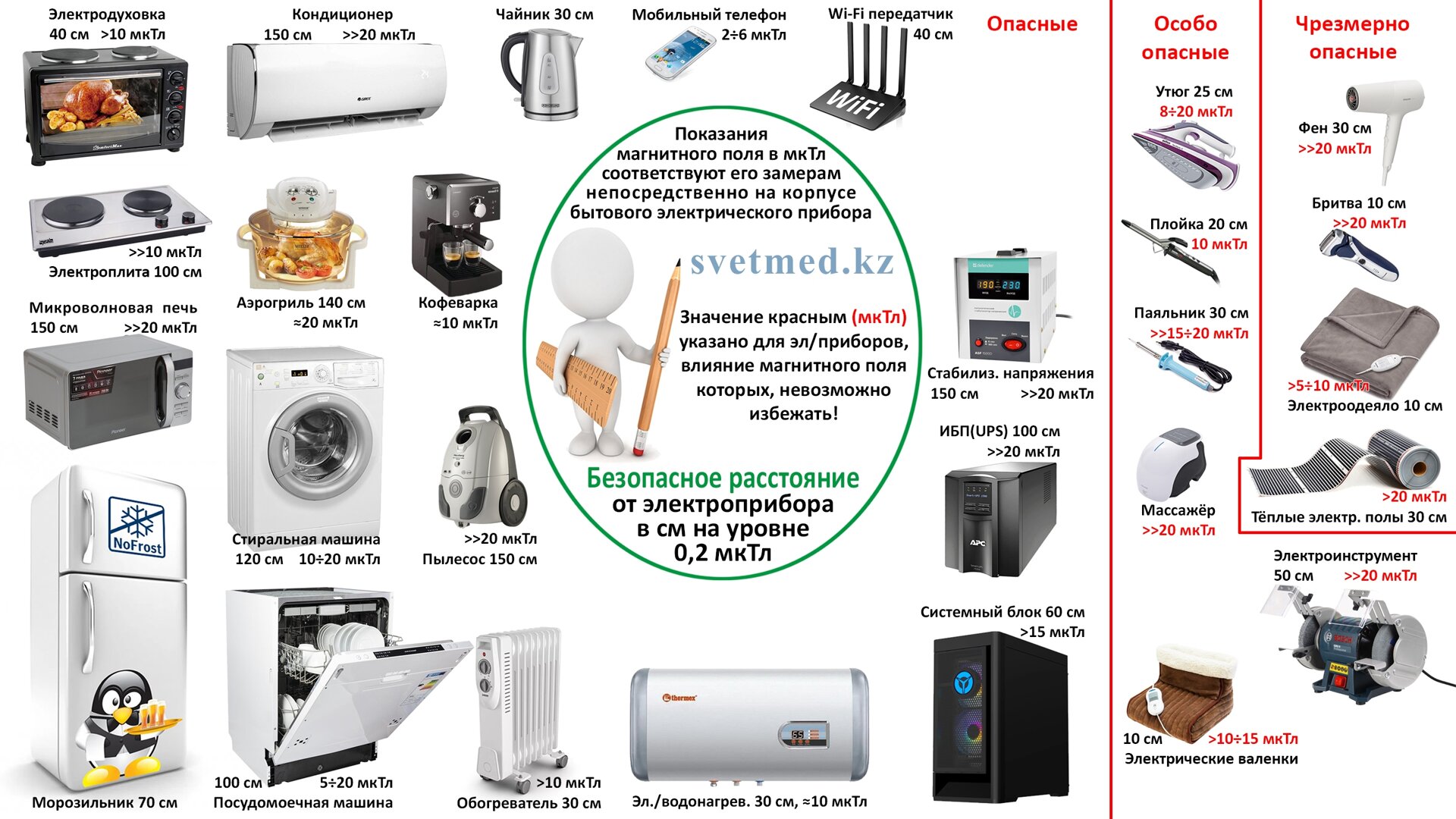

       На изображении — расстояния до электроприборов, при которых уровень магнитного поля не превышает безопасного для человека значения 0,2÷0,4 мкТл. (по данным Центра Электромагнитной Безопасности г.Москва). Приведенные данные ориентировочны, т.к. уровень магнитного поля зависит от качества изготовления бытового прибора, особенностей эксплуатации, наличия заземления в квартире.
       Точно измерить уровень электрического и магнитного поля в квартире, зоне жилой застройки и на рабочем месте может: Измеритель электрического и магнитного поля GM3120 или 3-х осевой измеритель электромагнитных полей на НЧ и СЧ MESTEK EMF01
       Множество людей заболевших тяжёлыми заболеваниями (такими как сердечно-сосудистые и онкологические) даже не подозревают, что в большинстве случаев причиной их недуга является непродолжительное нахождение в условиях повышенных электрических (>500 В/м) и магнитных (>10 мкТл) полей в домашних условиях (в таблице - оранжевый столбик). Или же нахождение человека длительное время, например рабочее место или неправильное расположение кровати и электроприборов около неё - при воздействии полей малой интенсивности в течении продолжительного времени, т.е. электрическое поле 40÷500 В/м и магнитное 0,4÷10 мкТл (в таблице - желтый столбик). Наиболее безопасным уровнем считаются показатели рекомендованные ВОЗ, в зелёном столбце таблицы. Гарантирующие безопасное и длительное нахождение человека в указанном диапазоне воздействия электрических и магнитных полей. Идеальные же условия для организма - отсутствие всех полей. На измерителе это нулевые значения, т.е. 0 В/м и 0 мкТл.
       Измерители электрического и магнитного поля является для вас глазами в мире невидимых и опасных переменных электрических и магнитных полей. Умелое и своевременное использование прибора сохранит ваше здоровье и существенно продлит годы вашей жизни.
Электромагнитное поле в жилой зоне по СанПиН. Условия замера

Электромагнитное поле в жилой зоне по СанПиН:

      Напряжённость электрического поля промышленной частоты 50 Гц на территории жилой застройки от воздушных линий электропередачи переменного тока и других объектов не должна превышать 1 000 В/м на высоте 1,8 метра от поверхности земли.
        Напряжённость магнитного поля промышленной частоты 50 Гц на территории жилой застройки от воздушных линий электропередачи переменного тока и других объектов не должна превышать 25 мкТл на высоте 1,8 метра от поверхности земли.
       Рассмотрим немного вышеприведённые нормы СанПиН с другой стороны:
Во первых: ЭМП необходимо измерять на высоте людей чаще  всего на ней присутствующих, а именно детей, их родителей и пожилых. То есть, 50 см и 1 метр, ну так наверно более логичней, с точки зрения заботы о населении. Поэтому, когда СанПиН говорит: "... от воздушных линий электропередачи переменного тока ...", то он явно отвлекает внимание населения от главной причины появления полей, а именно - от подземных линий электропередач.
Во вторых: Строить многоквартирные дома возле ЛЭП не позволят строительные нормы СНиП, с точки зрения электромагнитной безопасности. Поэтому, нет явной необходимости проводить замеры полей от воздушных линий.
       Тогда, с учётом сказанного, можно с уверенностью утверждать, что по СанПиН замеры полей не рекомендуется проводить около земли, на высоте роста детей. А только на высоте не ниже 1,8 м. Это позволяет утверждать, что большую опасность представляют подземные магистральные электрические кабели, понижающие трансформаторы до 220 вольт, предназначенные для электроснабжения домов. Вблизи которых и появляются электромагнитные поля довольно больших значений.
       Теперь о значениях этих полей: Электрическое поле от магистрального кабеля - норматив 1000 В/м на высоте 1,8 м. Рекомендованный ВОЗ показатель по переменному электрическому равен 40 В/м. На лицо превышение в 25 раз на высоте 1,8 метра. А ещё ближе к земле - на высоте 0,5 м значение электрического поля будет существенно больше, так как оно убывает обратно пропорционально квадрату расстояния от источника, который явно находится в земле. Более серьёзная ситуация с переменным магнитным полем, его превышение в 125 раз. Подчеркнём, что это на высоте 1,8 метра, а на высоте ребёнка это превышение значительно больше.
       Вывод: условия замера ЭМП и величины полей указаны СанПиН такими, чтобы узаконить места с повышенным электромагнитным фоном в жилой зоне. Поэтому, людям пребывающим на данной территории необходимо лично знать об этих местах, и по долгу не находится в зоне действия повышенных переменных электрических и магнитных полей. Измерения следует проводить представленными (слева) приборами до высоты 50 см, как электрической, так и магнитной составляющей. Следует помнить - разрушительное действие ЭМП на растущий организм многократно больше, чем на сформированный. Последствия от воздействия больших полей на детский организм носят необратимый характер и не поддаются полному излечению. Необходимо помнить: переменные магнитные поля значением более 0,2 мкТл за короткий промежуток времени приводят к лейкозу у детей и не только.

Электромагнитное поле от компьютера

Магнитное поле ИБП (UPS)

Электромагнитное поле от компьютера по СанПиН:
       Напряжённость электрического поля от компьютера в диапазоне частот 5 Гц÷2 кГц должна составлять не более 25 В/м (вольт на метр). Плотность магнитного потока на частотах 5 Гц÷2 кГц должна составлять не более 0,25 мкТл. Измерение проводится на расстоянии 50 см от монитора, системного блока, ИБП (UPS источник бесперебойного питания), принтера и т.д.
       Следует отметить, что только данные требования согласуются с рекомендациями ВОЗ и даже немного их строже. А всё потому, что правила эти зависят только от самого пользователя. А государственным органам в этом случае нет повода переживать, т.к. их территории это не касается. В отличии от требований по э/м безопасности к жилому помещению, жилой зоне и т.д. Где электроснабжающие организации обязаны устранять причины появления ЭМП со значениями выше установленных ими же норм (и следует подчеркнуть - существенно завышенных от норм ВОЗ).
       Особую опасность представляют ИБП со стабилизацией напряжения питания, т.к. в них трансформатор всегда находится в рабочем режиме (т.к. осуществляет контроль входного напряжения). Магнитное поле вокруг такого ИБП всегда будет превышать допустимое значение многократно. И поэтому не следует устанавливать его "в ногах", как это часто делают офисные работники.
       Необходимо контролировать электрическое поле непосредственно на клавиатуре, мышке и проводных наушниках. Особенно в помещениях без заземления. Игнорирование контроля по превышению ЭМП на начальном этапе их воздействия на человека может сопровождаться болями в пальцах, запястье и голове (не заземленные наушники, клавиатура и мышь обычно имеют поле около 500÷700 Вольт/метр). Поэтому, в целях сохранения здоровья, от влияния переменного электрического поля, необходимо рассмотреть применение беспроводных технологий, например Bluetooth. В частности, для клавиатуры, мыши и головной аудио гарнитуры.



Электр.поле от незаземленных блоков питания

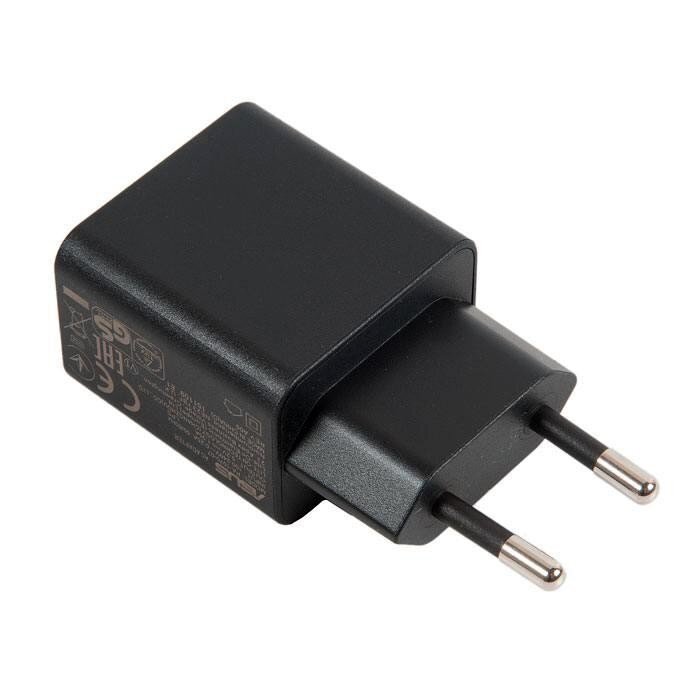

Электрическое поле от заряжающегося сотового телефона.
       В связи с тем что блок питания (адаптер) сотового телефона выполнен без заземляющего проводника, а также ещё велика доля домов старой постройки без заземляющего проводника РЕ. То необходимо знать, что на корпусе телефона, который заряжается будет значительное электрическое поле в 500÷700 вольт на метр. В связи с этим, не позволяйте детям использовать (держать в руках) заряжающийся телефон, так как воздействие электрического поля опасно для головного мозга ребёнка и его организма в целом.
       А также, не располагайте близко к себе заряжающийся телефон во время сна. Помните, что радиус электрического поля равен примерно 1 метр от гаджета (это расстояние когда напряженность электрического поля спадает до безопасного значения в 40 В/м согласно рекомендации ВОЗ)

Зависимость электрического поля от поворота вилки

Зависимость электрического поля от поворота вилки.
       Следует знать, что величина переменного электрического поля может иногда зависеть от способа включения вилки в розетку. Т.е. обычно или с поворотом на 180°. В одном из положений электрическое поле будет отсутствовать, а в другом иметь максимальное значение. Величина его равна примерно 500÷700 Вольт/метр. Средний радиус поля равен примерно 1 метр. Только на таком расстоянии включенный прибор становится безопасным, а величина поля спадает до уровня 40 Вольт/метр (рекомендация ВОЗ)
       Определить правильно подключен прибор или нет невозможно. Помочь в этом может только измеритель ЭМП или индикатор. Поэтому не рекомендуется длительно располагать возле тела человека включенные в электрическую сеть электроприборы. И тем более у изголовья кровати во время сна. В домах без заземления, а также при использовании 2-х проводного питающего провода электроприбора, значение переменного электрического поля всегда будет превышать безопасный норматив.


Нажмите для увеличения

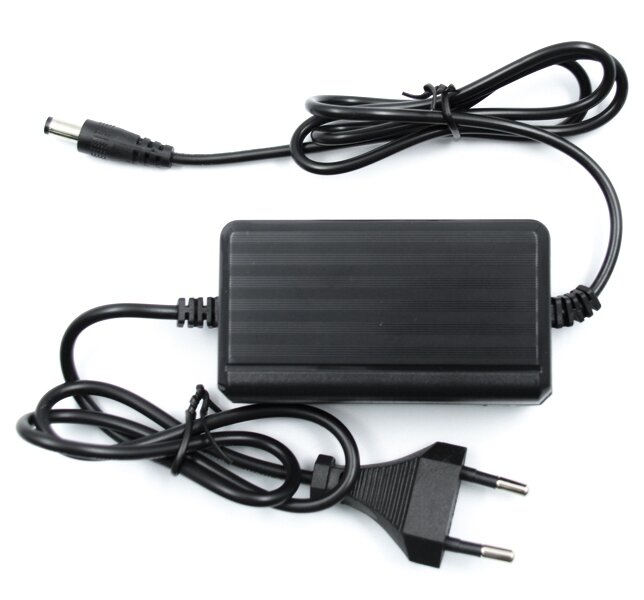

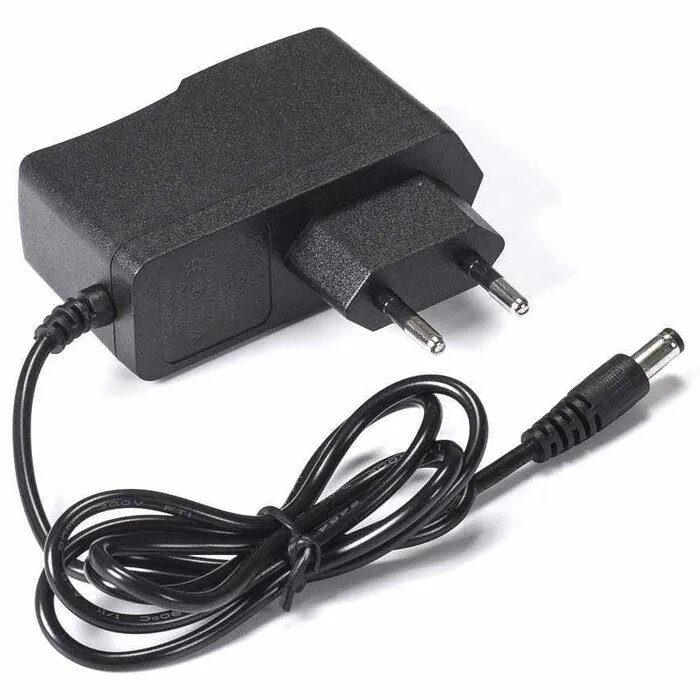

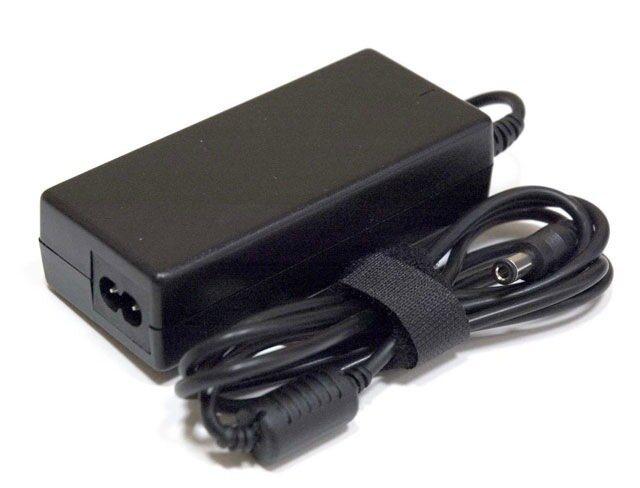

БП без заземляющего проводникаБП без заземляющего проводника

БП без заземляющего проводника.jpgБП без заземляющего проводника
⇑ БП без заземл. проводника ⇑
--------------------------------------
⇓ БП с заземл. проводником ⇓

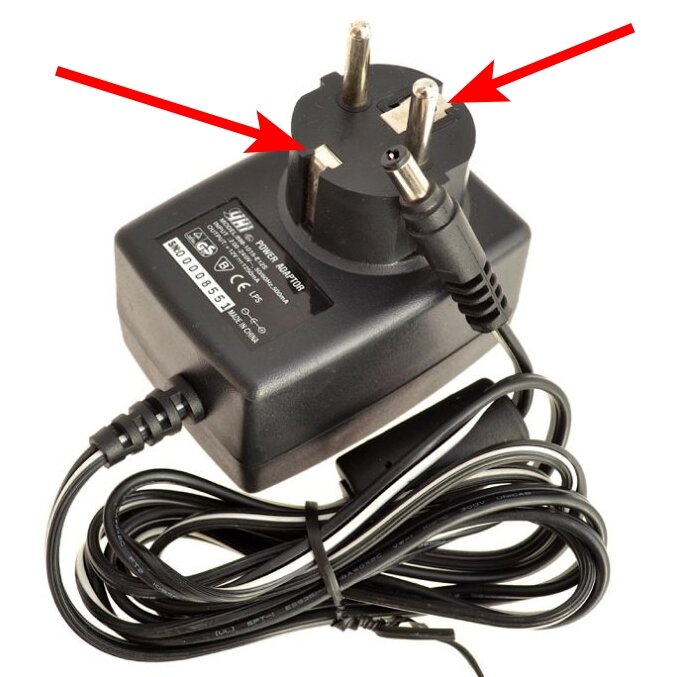

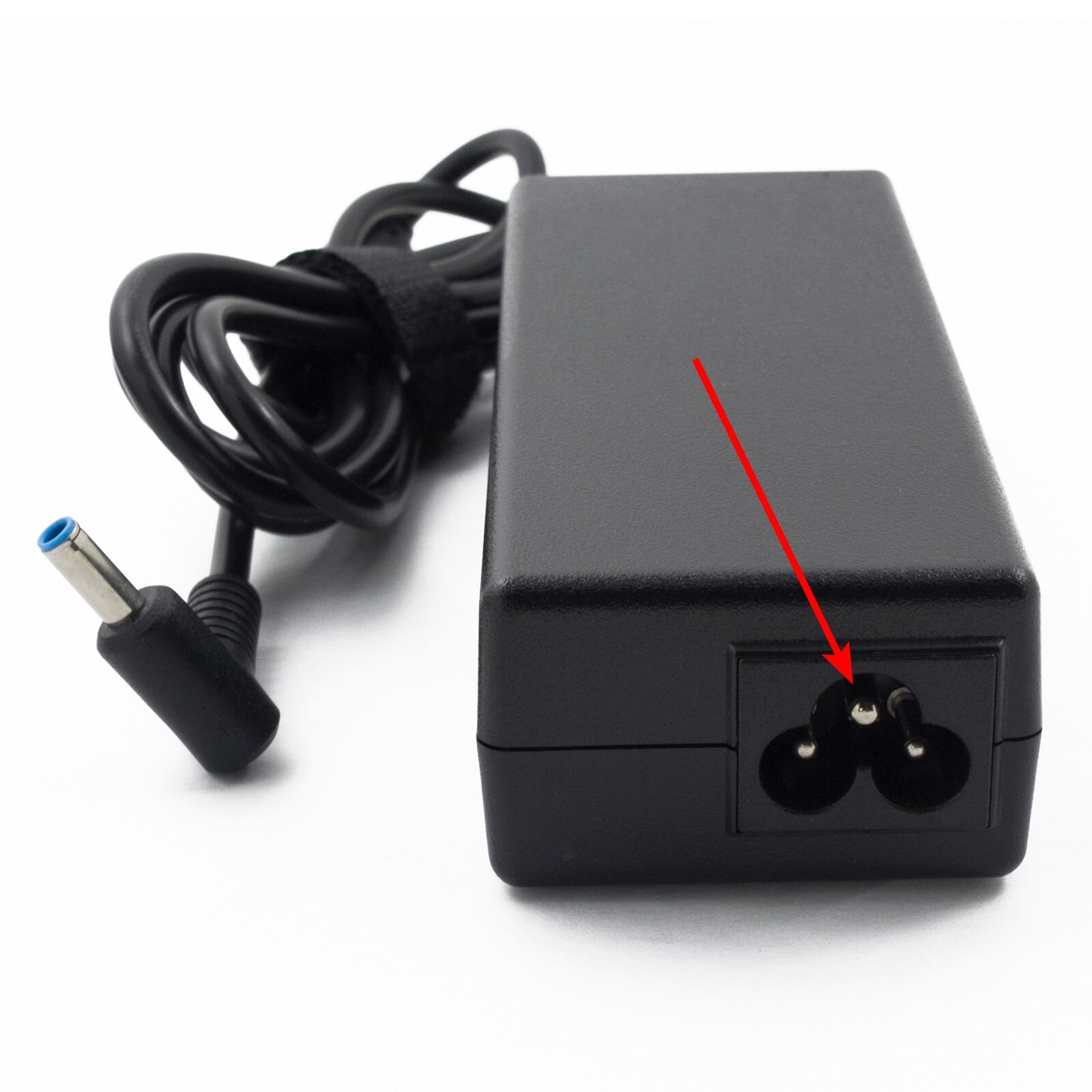

БП с заземляющим проводникомБП с заземляющим проводником


Виды Блоков Питания, касательно наличия заземляющего проводника

       Множество выпускаемых промышленностью блоков питания (БП) для различных устройств изготовлены без учета влияния на потребителя высоких переменных электрических полей:

  • БП вообще без заземляющего проводника РЕ, например сетевые зарядки от сотового телефона.
  • БП имеющие заземляющий провод РЕ, но фактически не соединённым с корпусом прибора, если корпус токопроводящий.
  • БП имеющие заземляющий провод РЕ, но в котором схемотехнически РЕ проводник не соединён с выходным проводником (обычно с "минусом")
  • БП у которых всё сделано без нареканий, но у потребителя физически отсутствует заземляющий провод РЕ

       Во всех перечисленных случаях будет наблюдаться повышенное переменное поле на питаемом устройстве, примерно 500÷700 Вольт/метр. Что превышает безопасный норматив установленный ВОЗ по электрическому полю более чем в 10 раз. Длительная эксплуатация устройства отрицательно скажется на здоровье человека. А для растущего организма весьма опасна и в течении короткого промежутка времени может привести к тяжёлым последствиям



Рекомендуемое время нахождения человека от плотности потока эл/магнитной энергии СВЧ (по СанПиН для производства)
На протяжении рабочего дня 10 мкВт/см2
Не более 2 часов 100 мкВт/см2
Не более 15÷20 минут 1000 мкВт/см2



<td sty
Предельные значения напряженности электр. поля промышленной, высокой и СВЧ частот по СанПиН для жилой зоны:
Диапазон частот: Предельно допустимое воздействие:
50 Герц 500 Вольт/метр
300 Гц ÷ 300 кГц 25 В/м
300 кГц ÷ 3 МГц 15 В/м
