Реле промежуточное, контактор модульный 20, 40, 60А 230V
от 8 100 ₸
- В наличии
- +7 (727) 265-79-43

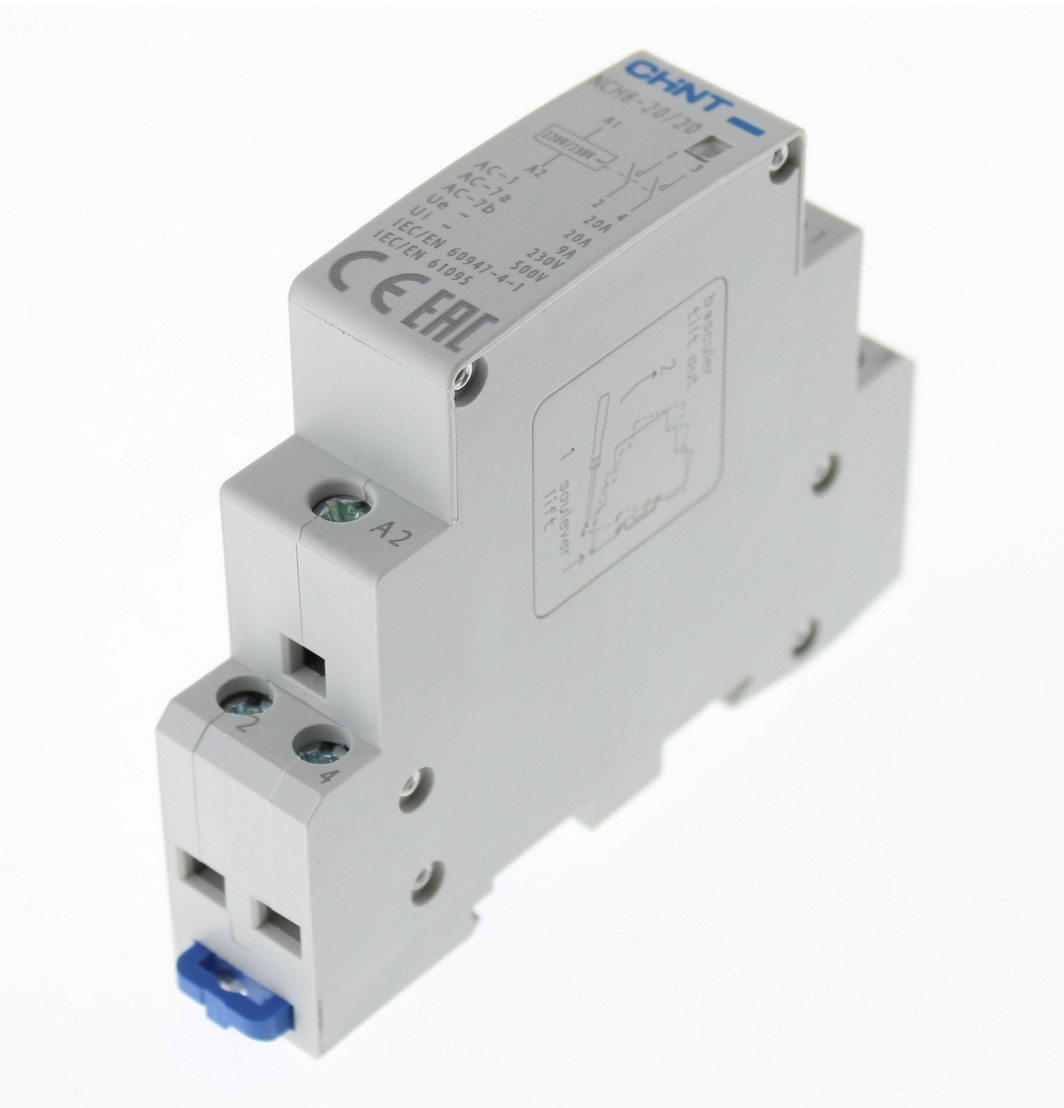

Контактор модульный CHINT NCH8-20, 40, 63А 2NO AC220/230В 50Гц
| Наименование реле | Ток реле | Коммутируемая мощность | Стоимость |
| Контактор модульный NCH8-20/20 20A 2НО АС220В | 20А | 4,5 кВт | 8 100 тг |
| Контактор модульный NCH8-40/20 40A 2НО АС220В | 40А | 9 кВт | 15 000 тг |
| Контактор модульный NCH8-63/20 63А 2НО AC230В | 63А | 14 кВт | 18 000 тг |
При выборе промежуточного реле необходимо учитывать запас реле по мощности для переходных процессов при коммутации, в зависимости от характера нагрузки. Ниже представлена ориентировочная таблица.
| Необходимый коэффициент запаса по току при выборе реле для переходных процессов | |||
| Тип коммутируемой нагрузки | Коэффициент запаса по току | Примеры классических нагрузок | Причина запаса |
| Резистивная | в 1,4 раза | Электрическая лампочка накаливания, нагревательный элемент (ТЭН), электрическая плита, бойлер и т.п. | Классический запас |
| Индуктивная | в 5 раз | Асинхронные двигатели, электромагниты, катушки дросселей, трансформаторы, выпрямители, преобразователи построенные на тиристорах и т.п. | Запас обусловлен значительным образованием искры в моменты выключения реле |
| Емкостная | в 10 раз | Нагрузки с конденсатором во входной цепи, электронные блоки питания галогенных или люминесцентных ламп и т.п. | Запас обусловлен большим пусковым током в моменты включения реле |
Контактор модульный используется в электрических распределительных сетях напряжением до 400 Вольт. Категория применения: AC-1, AC-7a, AC-7b. Предназначен для коммутации нагрузок и управления различным технологическим оборудованием. Контактор снабжён двумя нормально открытыми контактами, которые совместно с термостатом, реле или таймером, позволяют удалённо управлять нагрузкой на электронагреватели, системы обогрева, насосным оборудованием и различными двигателями. Контактор изготавливается в 1 или 2-х модульном исполнении, не занимает много места в электрическом распределительном шкафе. Монтируется на стандартную евро DIN-рейку. Соответствует ГОСТ-Р 51731-2001. Модульный контактор не требует специальных настроек. Рассчитан на большое количество циклов включения/отключения.
Технические характеристики:
• номинальный ток In - 20, 40 или 63 А
• категория применения: АС-1, АС-7а, АС-7в
• контакты мгновенного действия - 2HO
• номинальное напряжение Ui - 500В
• номинальное напряжение управления Ue ~230 В
• номинальная чистота - 50/60 Гц
• габаритные размеры 1 или 2 модуля
• степень пыле-влагозащиты IP20
• сечение зажимов для медного кабеля 1÷25 кв. мм
• момент затяжки зажимов – 2,4 Нм
| Основные атрибуты | |
|---|---|
| Производитель | Chint |
| Страна производитель | Китай |
| Количество размыкающих контактов | 2 шт |
| Количество замыкающих контактов | 2 шт |
| Количество переключающих контактов | 2 шт |
| Время срабатывания | 50 мс |
| Время возврата | 50 мс |
| Сечение подключаемых проводов | 25 кв.мм |
| Материал корпуса | Пластик |
| Механическая износостойкость | 30000 циклов |
| Коммутационная износостойкость | 30000 циклов |
| Тип монтажа | На DIN рейку |
| Степень защиты IP | 20 |
| Минимальная температура окружающей среды | -20 град. |
| Максимальная температура окружающей среды | 60 град. |
| Срок службы | 10 лет |
| Технические характеристики | |
| Номинальный ток | 20 А |
| Максимальный ток | 63 А |
| Частота тока | 50 Гц |
| Номинальное рабочее напряжение по переменному току | 230 В |
| Потребляемая мощность | 0.2 Вт |
| Габаритные размеры | |
| Длина | 60 мм |
| Высота | 85 мм |
| Ширина | 18 мм |
- Цена: от 8 100 ₸
