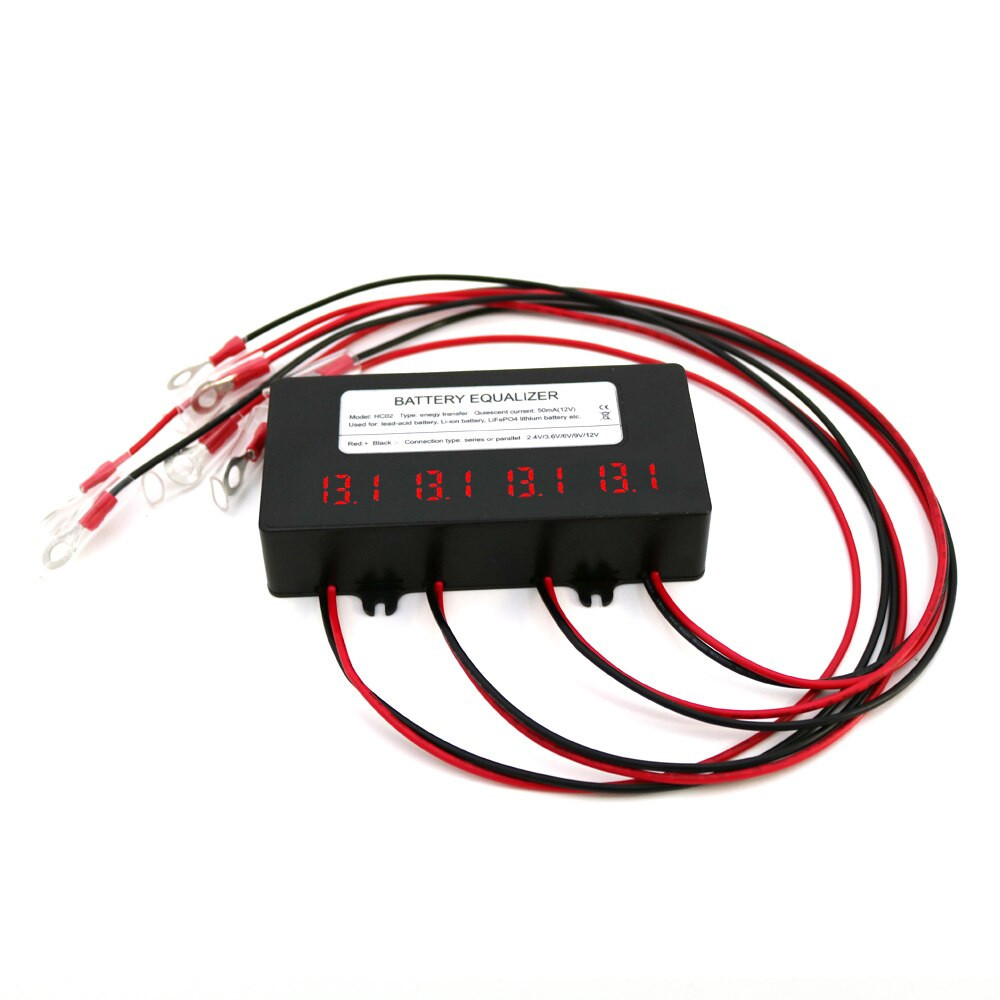

Контроллер балансировки заряда до 4х12 вольт, Балансир НС-02 с цифровой индикацией

Контроллер балансировки от 2-х до 4-х аккумуляторных батарей от 7 до 18 Вольт

       Балансир HС02 с цифровой индикацией напряжения предназначен для выравнивания напряжения аккумуляторов от 2-х до 4-х штук и напряжением 7-18 вольт, объединенных в массив. Возможно подключение гелевых, свинцово-кислотных и аккумуляторов AGM, литий-ионных АБ 7,4/11,1/14,8 V, LiFePO4 батарея 12,8 V. В процессе работы (заряде/разряде/простое), напряжение аккумуляторов в массиве может различаться, один аккумулятор может показать более низкое напряжение, чем другой. Балансир начинает выравнивать напряжения, когда разница в напряжении между аккумуляторами достигает 20 мВ. Устройство понижает ток заряда, подаваемый на аккумулятор с более высоким напряжением, перенаправляя его на аккумулятор с пониженным напряжением, пока напряжение не выровняется. Это повышает производительность массива, и продлевает срок службы аккумуляторов. Балансир можно использовать с массивами напряжением 24, 36, 48 вольт.
Варианты подключаемых аккумуляторов:

• 1-й канал балансира для массива 24В
• 2-й канал балансира для массива 36В
• 3-й балансира для массива 48В и т.д.

Рекомендация для массива 3х: аккумулятор с наибольшим внутренним сопротивлением расположить в центре массива, для улучшения выравнивания напряжения)

Рекомендация для массива 4х: аккумуляторы с наибольшими внутренними сопротивлениями расположить в центре массива, для улучшения выравнивания напряжения)

Технические характеристики:

       При необходимости увеличить ток балансировки возможно параллельное подключение нескольких балансиров.

       Последовательность подключения балансира НС-02:

Вариант 1: Соединить батареи между собой. Последовательно слева⇒направо для каждой батареи соединить красный провод к "+", а черный к "-".

Вариант 2: Соединить батареи между собой. В начале подключить все красные "+", затем все черные "-" последовательно слева⇒направо.

Исключить любые контакты между соединительными проводами в целях исключения Короткого Замыкания и выхода балансира из строя.
