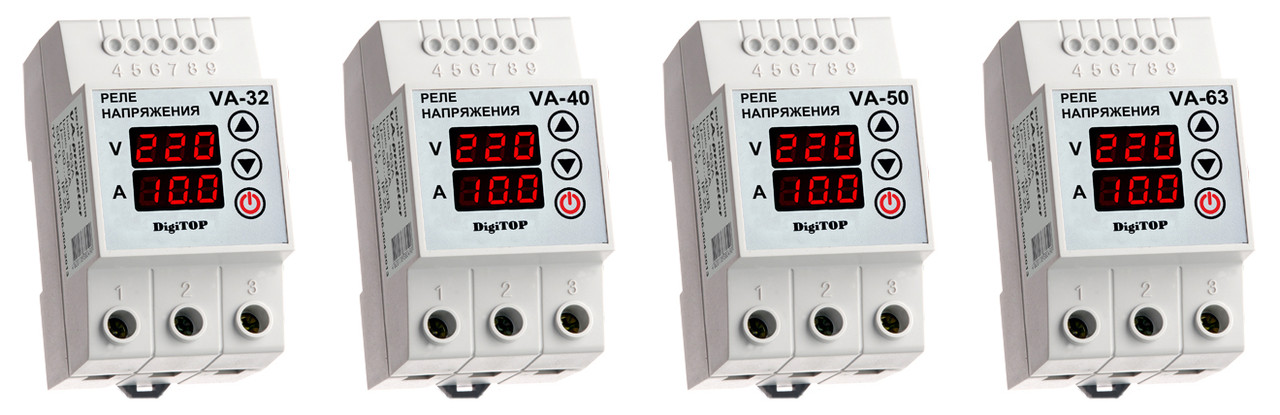

Реле защиты от скачков напряжения VA-63А

Реле напряжения с контролем тока VA предназначено для защитного отключения электрооборудования и бытовой техники в случае возникновения аварийной ситуации («скачка» напряжения) либо при превышении тока нагрузки выше максимального значения в однофазной электрической сети (220 В, 50 Гц)

Многим из нас иногда приходилось слышать по новостям, что порой у целой улицы или у подъезда многоэтажки выходила из строя вся электротехника и электроприборы. Возникает такая ситуация когда в электросети появляется напряжение намного большее чем 220 вольт.

Согласно ГОСТу, допускается отклонение напряжения от нормы в 220 вольт в 10%, т.е. если у Вас в сети от 200 до 240 вольт, то это норма. Обычно распространено пониженное напряжения, часто связанно с износом линий электропередач и возросшей нагрузкой на них.

Например, значения напряжений включения и отключения реле в компрессорных установках (холодильники, морозильники, кондиционеры) находятся в зависимости от параметров обмотки и электрической сети. Колебания напряжения в электрической сети непосредственно влияют на работу реле тока или напряжения. Повышенное напряжение по сравнению с номинальным, может стать причиной постоянной работы пусковой обмотки электродвигателя, а пониженное напряжение приводит к невозможности пуска компрессора, либо к быстрому отключению компрессора сразу после пуска. Реле напряжения при завышенном напряжении в сети не отключится после пуска компрессора. Вследствие этого пусковая обмотка и конденсатор будут постоянно находиться под напряжением, что вызовет срабатывание системы автоматической защиты.

Пониженное напряжение в сети в большинстве случаев является основной причиной перегорания обмоток электродвигателей компрессоров. При низком напряжении (менее 170 В) двигатель работает в критических условиях, через обмотку якоря электродвигателя протекает сила тока больше той, на которую он рассчитан, и при сколько-нибудь длительной работе отказ электродвигателя только вопрос времени. Низкое питающее напряжение в несколько раз уменьшает срок службы электродвигателя, а дальше - замена компрессора с электродвигателем, а это в среднем 50% стоимости оборудования.

Повышенное напряжение бывает реже, но это наиболее опасно, т.к. может очень быстро вывести технику из строя.

Специалисты-электротехники знают, что к такой ситуации приводят несколько причин:

1-я причина: Перекос фаз. Если ваша инфраструктура связана с большим потребителем электроэнергии, который по какой либо причине перестал потреблять электроэнергию. Тогда напряжение в вашей электросети мгновенно повысится

2-я причина: Обрыв нулевого провода. Самая распространенная причина для жилого сектора.

В момент обрыва нулевого рабочего проводника (N), ток пойдет между фазами, т.е. в розетках будет перенапряжение в пределах 220-380 вольт, зависит оно от мощности электроприборов подключенных в этот момент.

3-я причина:  Человеческий фактор, точнее безграмотность электрика или уверенность в себе низкоквалифицированного "специалиста".
Дома погас свет, одна из наиболее частых причин "отгорание" фазного провода (L1, L2, L3) или нулевого рабочего проводника (N), Вы самостоятельно или, вызвав электрика, восстанавливаете электропитание, при подключении перепутали провода, подключив вместо 220В (фаза-ноль), напряжение 380В (две фазы), возможно даже не себе, а соседям по этажу.
Результат, мгновенный выход из строя всего электрооборудования подключенного к электросети.

4-я причина Скачки напряжения, вызванные грозовыми разрядами вблизи линий электропередачи (ЛЭП).
Очень опасно, настоятельно рекомендуется, если у Вас нет специального оборудования, для защиты от перенапряжений, выключайте бытовую технику из сети во время грозы.

От первых трех случаев появления аномального напряжения в электросети спасет следующий прибор -

Устройства защиты по напряжению и току

Предназначенный для защитного отключения электрооборудования и бытовой техники в случае возникновения аварийной ситуации («скачка» напряжения) либо при превышении нагрузки выше максимального значения в однофазной электрической сети (220 В, 50 Гц).

Для контроля напряжения пользователь устанавливает необходимые верхний и нижний пределы напряжения и время задержки включения нагрузки после нормализации напряжения.

Устройства защиты постоянно анализируют питающую сеть и в случае выхода сетевого напряжения за установленные пределы происходит аварийное отключение нагрузки от сети. После нормализации сетевого напряжения (возвращение в заданные пределы) нагрузка включается автоматически по прошествии заданного времени задержки включения. Время задержки необходимо для систем охлаждения и кондиционирования, для которых неприемлемы кратковременные отключения питания.

Устройства также отслеживают потребляемый ток подключенной нагрузки.

Например для устройства VA-32: при превышении тока выше 32 А (но менее 40 А) устройство отключит нагрузку по прошествии 10 мин. При превышении максимального тока 40 А нагрузка будет отключена мгновенно. Повторное включение нагрузки осуществляется кнопкой на передней панели прибора, естественно после устранения причины повышенного потребления тока.
