Лабораторный блок питания Gophert 12015 (120 вольт, 1,5 ампера)
Это импульсный источник вторичного электропитания, предназначенный для снабжения узлов различных электронных устройств электроэнергией постоянного тока до 1,5 ампера, путём преобразования сетевого напряжения до требуемых значений от 0 до 120 вольт.
Блок питания имеет:
- Стабилизацию по напряжению (C.V);
- Стабилизацию по току (C.C);
- Защиту от короткого замыкания;
- Блокировку кнопок для защиты от изменения параметров "Lock";
- Установки настроенных параметров сохраняется для следующего включения;
- Выбор подачи напряжения на выход: 1) Сразу после включения БП или 2) С подтверждением кнопкой ON/OFF на передней панели;
- Кратковременное отображение мощности, нажатием кнопки "WATT"
В прилагаемой инструкции на русском языке подробно описана работа с блоком питания:
Характеристики блока Gophert 12015
Количество каналов | одноканальный |
Выходное напряжение | 0 ÷ 120 В |
Выходной ток | 0 ÷ 1,5 А |
Погрешность измерения напряжения | ≤ 0,3% + 1 разряд |
Погрешность измерения тока | ≤ 0,3% + 2 разряда |
Стабилизация по напряжению | имеется |
Стабилизация по току | имеется |
Коэффициент пульсаций (пик-пик) | ≤ 30 mV |
Коэффициент пульсаций (P.M.C.) | ≤ 3 mV |
Время отклика (50%÷100% номинальная нагрузка) | ≤ 1.0 мс |
Защита от короткого замыкания выхода | имеется |
Защита от перегрева | имеется |
Коэффициент использования мощности (PF) при полной нагрузке | > 88% |
Максимальная выходная мощность | 180W |
Охлаждение | пассивное |
Индикация напряжения и тока | раздельная, 4х разрядная |
Выбор параметра (напряжения или тока) | переключателем "V/A" |
Индикация выбранного параметра | светодиодная |
Регулировка параметров | валкодером |
Переход между разрядами индикатора | нажатием на валкодер |
Подача напряжения на выход | 1. включением блока питания "Power" |
2. кнопкой с передней панели "On/Off" | |
Блокировка управления | нажатием кнопки "Lock" |
Индикация выходной мощности (кратковременная) | нажатием кнопки "Watt" |
Входное напряжение | 170 ÷ 264V |
Входной ток максимальный | до 1 А |
Мощность холостого хода | ≤ 1,5 Вт |
Частота входного напряжения | 45 ÷ 65 Гц |
Размеры (длина х ширина х высота) | 220 х 120 х 70 мм |
Вес прибора | 1 кг |
Данные для транспортировки | 30х22х11 см; 1,5 кг |
Бонус | токоведущие провода (щупы) №2 |
В прилагаемой инструкции на русском языке подробно описана работа с блоком питания.

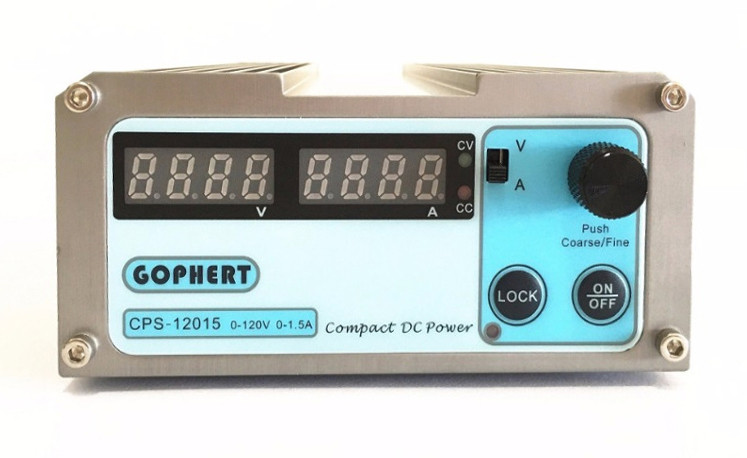

Краткое описание элементов управления:
- Индикатор напряжения - показывает с точностью до сотых вольта. К особенностям индикатора (вольтметра) можно отнести то, что разрядная точка не прыгает при переходе от 9,99 до 10,00 В, то есть точность до сотых соблюдается во всём диапазоне измерений от 0 до 120 В
- Индикатор тока - показывает с точностью до тысячных ампера. Есть возможность настроить ток ограничения заранее, а именно, до подключения нагрузки. И для этого не надо замыкать выходные клеммы, имитируя короткое замыкание
- Светодиод CV - зелёного цвета. Индицирует активность режима стабилизации напряжения. CV - Constant Voltage
- Светодиод CC - красного цвета. Индицирует активность режима стабилизации тока. CC - Constant Current. (режим стабилизации по току позволяет использовать данный блок питания в качестве зарядного устройства литий-ионных аккумуляторов, а также для проверки светодиодов)
- Переключатель V/A - переключает индикатор, которым в данный момент будет управлять валкодер для установки либо напряжения, либо тока
- Валкодер - применяется для установки напряжения/тока. По умолчанию управляет младшим разрядом семисегментного индикатора. Вращением против часовой стрелки выполняется уменьшение показаний с шагом 1, а вращением по часовой стрелке - увеличение. Нажатие на валкодер приводит к переходу к более старшему разряду, а потом от самого старшего к самому младшему и так по кругу
- Кнопка LOCK - блокирует валкодер и кнопку ON/OFF, то есть случайное вращение ручки валкодера не приведёт к изменению тока и напряжения
- Кнопка ON/OFF - включает/выключает напряжение на выходе блока питания без отключения его самого. Длительным нажатием переключает режим либо сразу подавать выходное напряжение "ON" на выходные клеммы после включения блока питания, либо "OFF" после нажатия на эту кнопку
БОНУС:
Высококачественные провода (щупы) №2 с пропаянными коммутационными соединениями (латунное кольцо-наконечник и "крокодил")
Характеристики общие токоведущих проводов №2 | |
Длина | 1 метр |
Тип провода | медный, многожильный |
Сечение провода | 2,5 мм2 |
Номинальный наружный диаметр | 3,4 мм |
Коммутационное изделие | стандартный "крокодил" |
Максимальная температура жилы | 70°С |
Электрическое сопротивление изоляции | 1 Мом/км |
Изоляция цветная (красный "+", синий или черный "-") | ПВХ |
Срок службы | не менее 10 лет |
Потери напряжения и мощности на токоведущих проводах №2 (L=2 метра, при "КЗ") | ||
Ток, А | Напряжение, В | Мощность, Вт |
5 | 0,14 | 0,7 |
10 | 0,24 | 2,4 |
15 | 0,37 | 5,5 |
20 | 0,5 | 10 |
- Цена: 110 000 ₸
