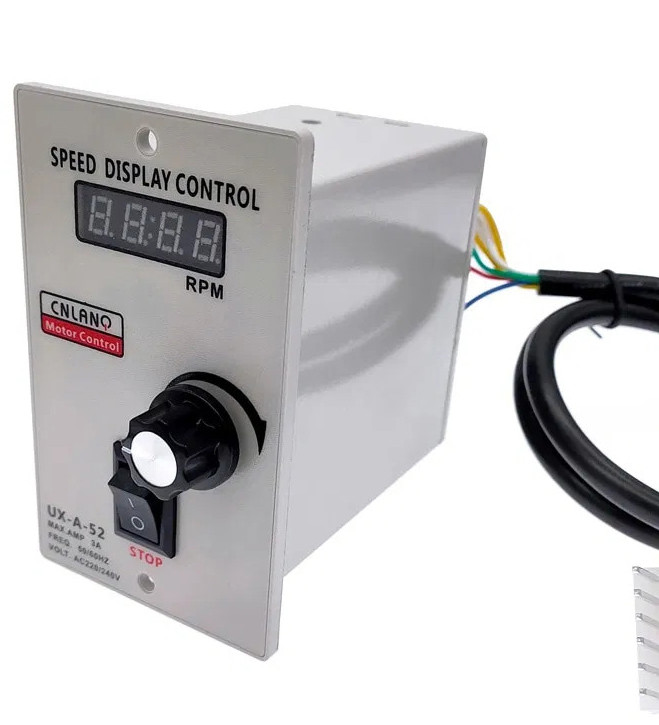

Регулятор оборотов с поддержанием мощности UX-A-52

Регулятор оборотов UX-A-52 для асинхронных, коллекторных двигателей до 400 Вт

     Регулятор UX-A-52 предназначен для регулировки оборотов асинхронного, коллекторного электродвигателя с таходатчиком, мощностью до 200 Вт. При использовании радиатора на выходном тиристоре - 400 Вт.

Регулятор обеспечивает плавную регулировку оборотов и поддерживает мощность двигателя при наличии меняющейся нагрузки на вал.

Внимание: При подключении двигателей более 200 Вт необходимо дополнительно устанавливать радиатор для охлаждения симистора.

Стоимость UX-A-52

Регулятор оборотов	без радиатора на симисторе (до 200 Вт)	12 500 тг
	с радиатором на симисторе (до 400 Вт)	15 000 тг
Тумблер DPDT 2,2	ON-OFF-ON (6-ти контактный)	1 300 тг
Тумблер DPDT + гидроколпачёк (2,7)	Гидроколпачёк обеспечивает гидро и пылезащиту контактной группы тумблера. Рекомендован для условий повышенной влажности или пыли в помещении.	1 600 тг
Регулятор оборотов проверяется на двигателе от стиральной машины в течении 10÷20 минут во всем диапазоне скоростей. Реверс двигателя при использовании тумблера производить только после полной остановки двигателя!

     Поддержка мощность обеспечивается за счет обратной связи платы с двигателем через таходатчик. Область применения данного устройства весьма широка. Это и сверлильные, фрезерные и граверные станки автоматика открытия-закрытия ворот, вытяжки, пылесосы, шлифовальные устройства, газонокосилки и многое другое.

       На задней панели корпуса размещена планка с шестью клеммами:

1. Направление вращения вала COM-CW-CCW. Выбираем его коммутируя COM-CW или COM-CСW. Клеммы 5, 6 и 7

2. Две клеммы AC это подключение сети 220 вольт. Клеммы 2 и 3

3. Клемма 1 это земля.

Подключение к разъему:

1. Таходатчик - желтый и желтый (Или синий и синий). Клеммы 8 и 9

2. Двигатель - красный и зелёный. Клеммы 4 и 5

3. Синий - корпус двигателя. Белый - не задействован.

       Чтобы в процессе работы была возможность переключения направления вращения двигателя нужно использовать тумблер типа DPDT. Это 6-контактные тумблеры, в которых есть две независимых контактных группы (два полюса) и два положения, в которых средний контакт соединяется либо с одним, либо с другим крайним контактом. Желательно, чтобы переключатель имел нейтральное положение. Реверс производить после полной остановки двигателя. Его внутренняя схема изображена ниже:

       Схема подключения двигателя от стиральной машины с возможностью переключения направления вращения изображена ниже:

       Необходимо припаять провода от щеток к крайним контактам тумблера, а к одному из средних контактов провод от обмотки статора, ко второму — сетевой провод. Второй конец обмотки статора всё также соединяется с сетью. После этого нужно припаять перемычки к свободным двум контактам "крест—накрест".
