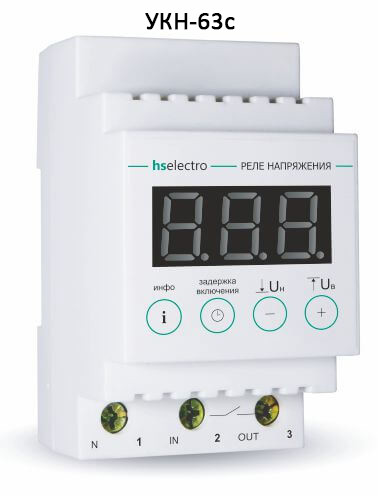

Реле напряжения Вольт Контроль УКН-63с (63А, 13,8 кВт)
Описание
Реле напряжения Вольт Контроль УКН-63с предназначено для непрерывного контроля величины напряжения в однофазной сети переменного тока и автоматического отключения потребителя при выходе значения напряжения за установленные пределы.
Прибор управляется микроконтроллером, который измеряет, анализирует и отображает действующий уровень напряжения электросети. Коммутация нагрузки осуществляется электромагнитным реле.
Устройство крепится на стандартную монтажную рейку шириной 35 мм (DIN-рейка) в месте доступном для монтажа, исключающем попадания влаги. Устройство занимает в ширину три стандартных модуля по 18 мм.
Пределы отключения и время задержки включения устанавливаются пользователем с помощью кнопок на передней панели. Установленные значения сохраняются в энергонезависимой памяти.
Реле напряжения УКН-63с предназначено для защиты всего дома или квартиры. Имеет надежное клеммное соединение и возможность корректировки показаний вольтметра. Рассчитано на нагрузку до 63 ампер или 13,8 кВт.
Технические характеристики реле напряжения УКН-63с | |
Напряжение на входе | 0÷400 В |
Измеряемое напряжение | 50÷400 В |
Время выключения | ≤0,05 с |
Ток нагрузки не более | 63 А |
Мощность нагрузки не более | 13,8 кВт |
Погрешность измерения | не более 5 В |
Значение верхнего предела | 230÷270 В |
Значение нижнего предела | 120÷210 В |
Время задержки включения | 5÷600 с |
Выносливость контактов | 100 000 включений |
Габаритные размеры | 52х90х65 мм |
Масса | 300 гр |
Степень защиты прибора | IP20 |
Рабочая температура | -5°С...+45°С |
Таблица значений времени отключения, при выходе напряжения за установленные пределы:
Предел отключения | Диапазон напряжений | Время отключения, с | |
ON (проф. режим) | OFF (обычный режим) | ||
Верхний | больше 270 В | ≤0,05 сек | ≤0,05 сек |
231÷270 В | 0,5 сек | ||
Нижний | 160÷209 В | 3 сек | 3 сек |
120÷159 В | 0,5 сек | 0,5 сек | |
меньше 120 В | ≤0,05 сек | ≤0,05 сек |
- Цена: 35 000 ₸
