Радиореле управления на расстоянии 100 м до 8 нагрузок 2200 Ватт

27 800

  • В наличии
Радиореле управления на расстоянии 100 м до 8 нагрузок 2200 Ватт
Радиореле управления на расстоянии 100 м до 8 нагрузок 2200 ВаттВ наличии
27 800
+7 (707) 863-63-88
  • +7 (727) 265-79-43
+7 (707) 863-63-88
  • +7 (727) 265-79-43
возврат товара в течение 14 дней по договоренности

8-канальное устройство беспроводного управления до 200 м, 10А на канал

Радиореле управления на расстоянии до 8 нагрузок 2200 Ватт

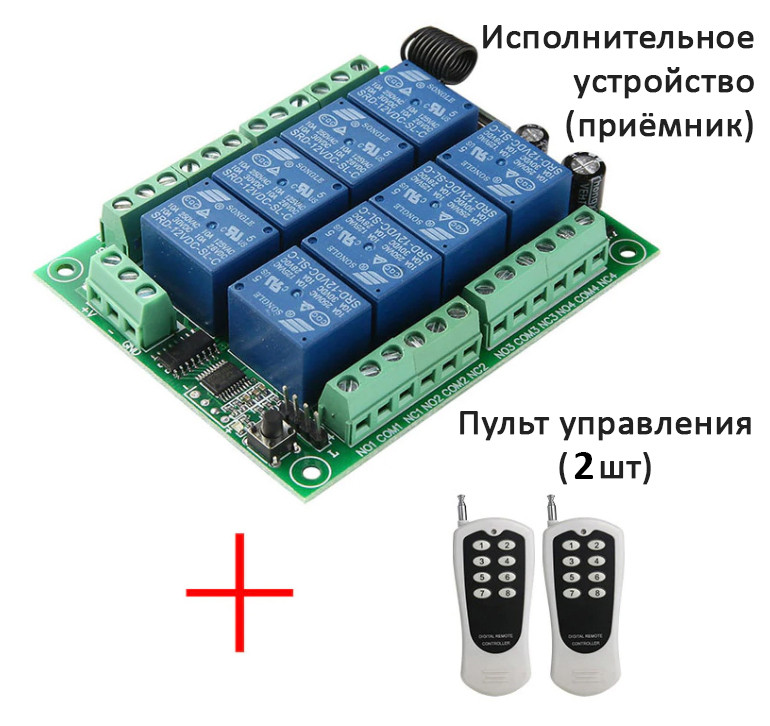

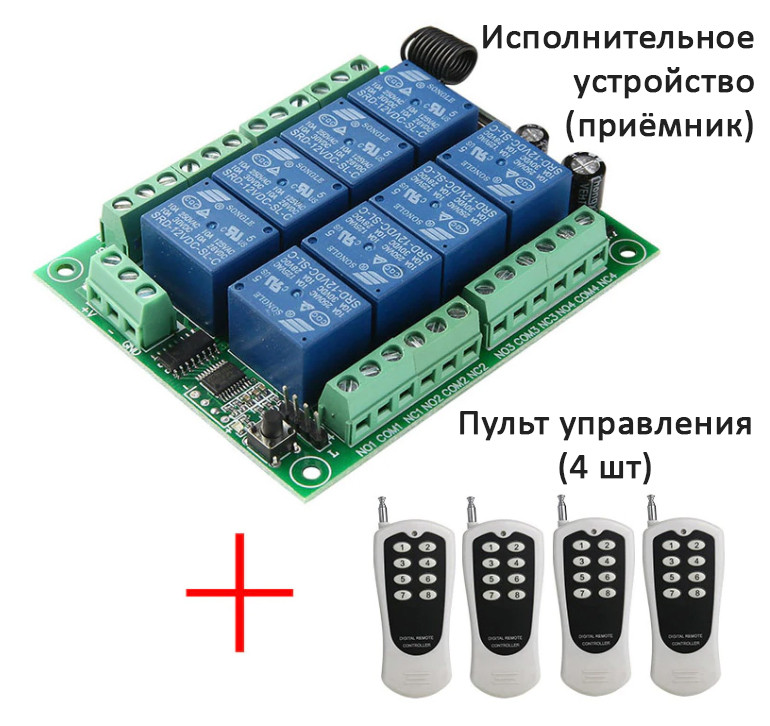

       Комплект предназначен для беспроводного управления электроприборами в диапазоне 433 МГц, на дальности до 100 метров прямой видимости. Приемник имеет три режима работы: триггер, переключатель и кнопка.

Технически характеристики:
Количество каналов управления 8
Режимы режим удержания
режим коммутации
режим фиксации
Рабочее напряжение приемника 11÷14 Вольт
Минимальное напряжение работы приёмника 6 Вольт
Рабочее напряжение передатчика 9...12 Вольт
Максимальная длина телескопической антенны пульта 24 см
Элемент питания передатчика (в комплекте не поставляется) 23А
Рабочая частота 433,92 МГц
Дальность управления (прямая видимость) 100 метров
Минимальный ток потребления приёмника 12 мА
Максимальный ток потребления приемника 300 мА
Ток коммутации на канал 10 А
Мощность коммутации на канал 2 200 Вт
Диапазон рабочих температур -30 ... 50°С
Габариты модуля в корпусе 75 х 55 х 30 мм



Особенности

  • Защита от переполюсовки.
  • Большая мощность управление нагрузкой, до 2200 Вт.
  • Большая дальность до 100 метров с пультом в комплекте
  • Универсальный приемник способный работать с большим количеством пультов на рынке
  • Компактное исполнение
  • Широкий диапазон рабочей температуры -30 ... 50С

Для использования беспроводного реле нужно:
1. Определиться с местом установки. Желательно, чтобы это было место с нормальной температурой и влажностью. Также нужно учитывать отдаленность от места установки коммутируемых устройств и его доступность для радиосигнала.
2. Произвести монтаж релейного блока. Для удобства монтажа плата релейного блока установлена в пластмассовый корпус, на задней крышке которого есть 4 отверстия и одно подвесное ушко. С помощью этих отверстий релейный блок можно установить на любой плоской поверхности (стена, пол, потолок). Верхняя часть корпуса имеет вентиляционные отверстия для предотвращения перегрева реле. На торцевой части корпуса есть отверстие для подвода к релейному блоку проводников питания и коммутируемых устройств. Если размеров отверстия будет недостаточно его можно увеличить или сделать еще несколько отверстий, чему способствует мягкий пластиковый корпус.
3. Подключить к реле питание и коммутируемые устройства. К релейному блоку нужно подвести линию питания. Напряжение питания реле 12 В постоянного тока. Линию питания нужно подключить к клеммам-зажимам с обозначением "+" для положительного полюса и "-" для отрицательного полюса. После подключения питания на корпусе модуля будет гореть красный светодиод , обозначенный LED. Потом к клеммам-зажимам реле нужно подвести и подключить проводники от коммутируемых устройств. Каждое реле имеет 3 контакта A (NO нормально разомкнутый), B (COM общий контакт), C (NC нормально замкнутый).
4. Когда все собрано и подключено, можно приступать к настройке.


Режимы работы устройства

Положение джампера Наименование режима Описание
«1≡2» "фиксация" 1-е нажатие включает, 2-е нажатие выключает реле канала
«2≡3» или «3≡4» "коммутация" каждая последующая команда выключает предыдущую команду
без джампера "удержание" реле включено, пока нажата кнопка пульта ДУ

При снятии питания с исполнительного блока все реле возвращаются в первоначальное состояние - отключено

Дополнительная информация

Комплект будет незаменим для управления прожекторами, электромоторами, насосами и освещением во дворе дома. Реле приемника способно коммутировать напряжение до 250 В и управлять электроприборами мощностью до 2200 Вт.

Настройка производится таким образом: нажать и удерживать кнопку на плате релейного блока на протяжении 2 секунд, после чего прозвучит звуковой сигнал, который означает, кто реле готово к настройке. Потом нужно нажать соответствующую нужному Вам режиму работы кнопку на пульте и дождаться звукового сигнала.
Режимы работы релейного блока:

  • Кнопка 1 – все 8 каналов в режиме удержания;
  • Кнопка 2 – все 8 каналов в режиме коммутации;
  • Кнопка 3 – все 8 каналов в режиме фиксации;
  • Кнопка 4 – с 1 по 4 канал - режим удержания, с 5 по 8 - режим фиксации;
  • Кнопка 5 – с 1 по 4 канал – режим удержания, с 5 по 8 – режим коммутации;
  • Кнопка 6 – с 1 по 4 канал – режим коммутации, с 5 по 8- режим фиксации.

Если нажать и удерживать кнопку управления 8 секунд, прозвучит двойной звуковой сигнал, что будет означать произведение системного сброса настроек по умолчанию. Также есть возможность производить настройку и управление релейным блоком с помощью контроллера и вручную. Для управления с помощью контроллера нужно демонтировать радиомодуль и подключить контроллер.
Беспроводное реле имеет еще несколько полезных возможностей: возможность подключения нескольких пультов, один или несколько пультов дистанционного управления могут управлять одним или несколькими дистанционными блоками одновременно.
Реле могут коммутировать устройства с рабочим напряжением 110 – 240 В переменного тока или 0 – 28 В постоянного тока. Максимальная мощность на одно реле составляет 1500 Вт для переменного и 280 Вт для постоянного тока.

С передатчиком MP323TX5 дальность действия приемника увеличивается до 500 метров.


Комплект поставки

  • Передатчик - 1 шт.
  • Приемник - 1 шт.
  • Корпус - 1 шт.
  • Инструкция - 1 шт.

Подготовка к эксплуатации

  • Установите «джампер» в положение «триггер».
  • Соблюдая полярность, подключите к приемнику 12В.
  • Нажмите на приемнике один раз кнопку «добавления передатчика». Должен вспыхнуть светодиод.
  • Нажимайте любую кнопку на передатчике. Через несколько секунд должен вспыхнуть «индикатор добавления передатчика».
  • Теперь при нажатии кнопки на пульте должно включаться и отключаться реле.

Условия эксплуатации

  • Диапазон рабочей температуры -30... 50°С
  • Относительная влажность без образования конденсата, в процентах - 10...95%

Меры предосторожности

  • Не превышайте напряжение питания
  • Не превышайте максимальную мощность нагрузки
  • Несоблюдение данных требований приведет к неисправности устройства
Информация для заказа
  • Цена: 27 800
